什么是气相色谱仪？山东谱析详文图解气相色谱仪原理

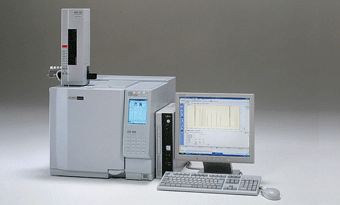

　　山东谱析科学仪器有限公司色谱工程师以图解的方式，为你介绍气相色谱仪的功能和用途，以及色谱仪的基本结构。气相色谱（GC)是一种把混合物分离成单个组分的实验技术。它被 用来对样品组分进行鉴定和定量测定，基于时间的差别进行分离将气化的混合物或气体通过含有某种物质的管，基于管中物质对 不同化合物的保留性能不同而得到分离。这样，就是基于时间的 差别对化合物进行分离。样品经过检测器以后，被记录的就是色 谱图（图1),每一个峰代表最初混合样品中不同的组分。峰出现的时间称为保留时间，可以用来对每个组分进行定性，而 峰的大小（峰高或峰面积）则是组分含量大小的度量。

　　气相色谱系统包括：载气源 一^ 进样口一^ 色谱柱 一^ 检测器一_ 数据处理」图2色谱系统

　　气源：载气必须是纯净的。污染物可能与样品或色谱柱反应，产生假峰 进入检测器使基线噪音增大等。推荐使用配备有水分、烃类化合 物和氧气捕集阱的高纯载气。见图

　　若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净 化器，并且使气源尽可能靠近仪器的背面。

　　进样口：进样口就是将挥发后的样品引入载气流。最常用的进样装置是注射针进样口和进样阀。 注射进样口用于气体和液体样品进样。常用来加热使液体样品蒸发。用气体 或液体注射器穿透隔垫将样品注入载气流。其原理（非实际设计 尺寸）如图4所示。

　　样品从机械控制的定量管被扫入载气流。因为进样量通常差别很 大，所以对气体和液体样品采用不同的进样阀。其原理（非实际 设计尺寸）如图5所示

　　进样星空综合集团阀通常与进样口连接，特别在分流进样模式时，进样阀连接 到分流/不分流进样口。

　　色谱柱分离就在色谱柱中进行。因为用户可以选择不同的色谱柱.故使 用一台仪器能够进行许多不同的分析。因为大多数分离都强烈依赖于温度.故色谱柱要安装在能够精密 控温的柱箱内.见图6。

　　从色谱柱里出来的含有分离组分的载气流通过检测器而产生信号。 检测器的输出信号经过转化后成为色谱图，见图

　　检测器有几种类型的检测器可供选择，但是所有的检测器的功能都是相 同的：当纯的载气（没有待分离组分）流经检测器时，产生稳定的电 信号（基线）当有待分离组分通过检测器时.产生不同的信号。由数据处理机进行数据处理，根据保留时间和峰大小 定性定量分析。

　　气相色谱仪分析技术是一种成熟的分离和分析复杂混合物的方法，现已成为分析测试主要的工具或重要的分析手段。随着科技的进步，人们对气相色谱的研究的深入，使其朝更高灵敏度、更高选择性、更方便快捷的方向发展，不断推出新的方法来解决可能遇到的新的分析难题。气相色谱仪技术的飞速发展将为生产、生活各个领域的发展带来更加深远的影响。
